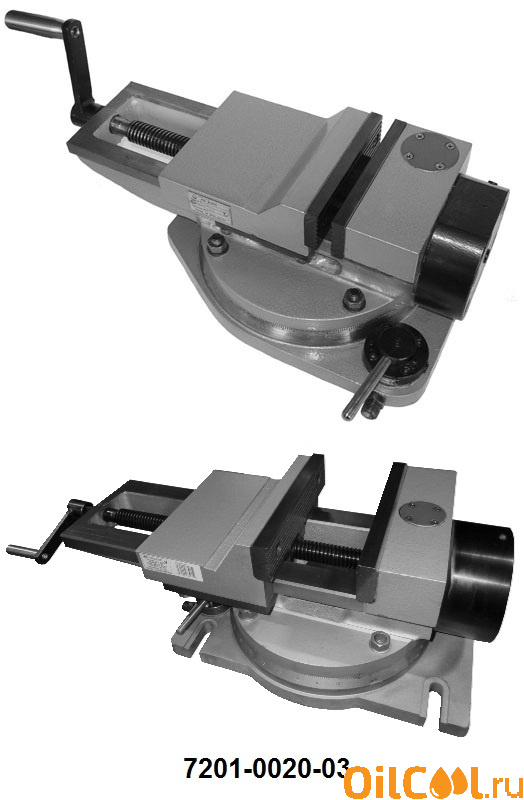

Тиски станочные поворотные пневматические с гидравлическим усилием 7201-0020-03 (чугунные), ширина губок 250
Тиски станочные с поворотным механизмом в основании имеют широкое применение, надёжно фиксируют заготовку или деталь на фрезерных, сверлильных, шлифовальных и других станках. Механизм поворота тисков обеспечивает полный оборот детали вокруг оси на 360º, что открывает доступ к детали с обеих сторон.
Ширина губок 250 мм
Рабочий ход 0-320 мм
Высота губок 80 мм
Вокруг своей оси 360°
Усилие зажатия 65 кН
Номинальное давление воздуха 0,6 МПа.
Вес 120,0 кг
Доставка
СпособыТиски станочные с поворотным механизмом позволяют выполнить процесс обработки детали с двух стороны, осуществляя разворот детали на требуемый угол. Благодаря этому значительно сокращается само время обработки, а так же приложенные усилия персонала. В процессе обработки движение осуществляет только инструмент, не деталь.Корпус тисков изготовлен из чугуна, что продлевает работоспособность, дополнительная термообработка губок тисков и направляющих обеспечит стабильную работу на протяжении длительного времени эксплуатации. Тиски имеют широкий диапазон размеров губок (80 мм; 100 мм; 125 мм; 160 мм; 200 мм). Все элементы отшлифованы, а зазоры выбраны, благодаря этому тиски имеют класс точности Н и П согласно ГОСТу 16518. Для установки на рабочий стол в основании тисков находятся шпоночные пазы по Н7.
Зажим производится за счёт пружин (тарельчатого типа), для предварительного создания механического усилия. Пневмогидроусилитель предназначен для силового зажима. Совмещенный механизм зажатия заготовки обеспечивает безопасность при работе с тисками этого типа, пружины обеспечивают закрепления деталей при полном падении давления.

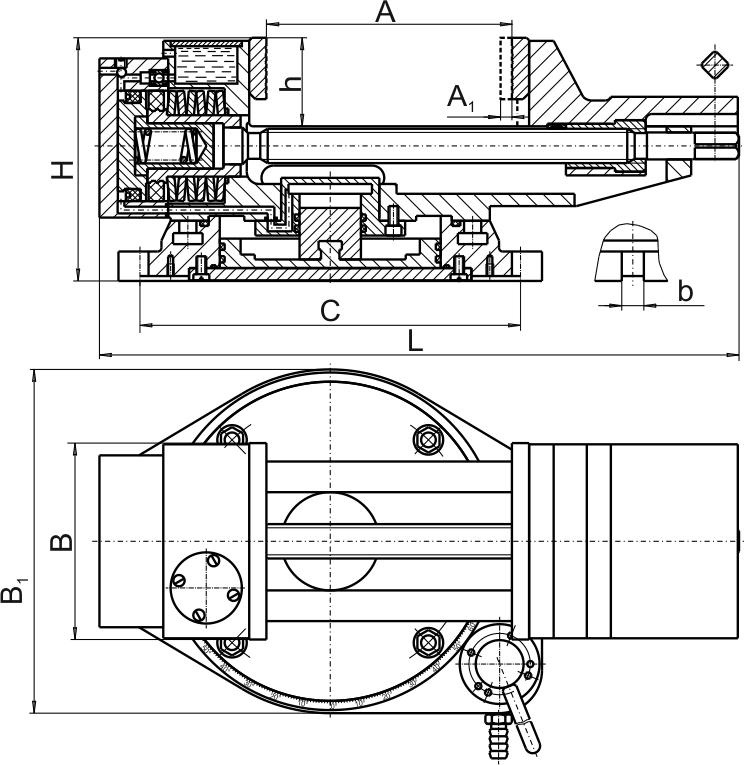

| B: | 250 мм |
| A: | 320 мм |
| h: | 80 мм |
| A1: | 6 мм |
| b: | 18 мм |
| b1: | 18 мм |
| n: | 4 |
| H: | 240 мм |
| L: | 720 мм |
| B1: | 338 мм |
| C: | 360х200 мм |
| Усилие зажатия: | 65000 Н |
