Тиски

Тиски и их типы: cтаночные, слесарные, столярные и различные комплектующие для тисков

Тиски являются незаменимой оснасткой для прочного закрепления заготовок и деталей в нужном оператору положении при механической обработке. Тиски можно разделить на три типа:

Тиски станочные

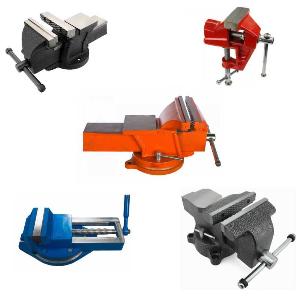

Тиски слесарные
Тиски столярные.

Тиски станочные, так же их называют машинные тиски, можно разделить по видам работ, к примеру:

Сверлильные - этот вид тисков чаще всего выполняется с размером губок в диапазоне от 60 до 150, в редких случаях до 200 и 250. Для сверловки отверстий в цилиндрических заготовках применяют тиски с призматическими губками. Сверлильные тиски российского, белорусского производства выполняются согласно ГОСТу и отвечают всем критериям качества.
Фрезерные - имеют широкий и разнообразный спектр исполнений, например неповоротную или поворотную конструкцию вокруг оси, а также глобусную конструкцию для наклона плоскости и обработки под углом и т.д. Сложно найти рабочее место, где бы не было такой важной оснастки.

Другой способ классификации - в зависимости от выполняемых операций, целей организации труда и сложности изделий:

Тиски глобусные - имеют механизм полукруглой формы, благодаря которому и носят такое название. Устройство такого типа позволяет изменять угол наклона от 0 до 45°
Тиски самоцентрирующиеся - обладают двумя подвижными губками, что позволяет фиксировать заготовки строго по центру, независимо от их габаритов.
Тиски поворотные - наиболее часто используются на универсальных станках, так как обладают механизмом, позволяющим повернуть заготовку от 0 до 360°, не разжимая ее, что дает возможность обработать деталь с необходимых сторон.
Тиски лекальные (прецизионные) - применяются в том случае, когда необходимо выполнить работы с максимальной точностью. Изготовление этих тисков выполняется с точной доводкой прилегающих поверхностей и исключением люфтов. Точность параллельности и перпендикулярности 0,005мм/100мм
Тиски двойные - имеют две подвижные губки и одну неподвижную по центру. Этот способ позволяет зажимать сразу две заготовки, тем самым сокращая вспомогательное время на установку. Если убрать центральную губку этот тип тисков будет работать как самоцентрирующиеся тиски.
Тиски синусные - имеет конструкцию, позволяющую менять угол заготовки относительно стола. Чтобы установить угол тисков, необходимо произвести расчет высоты проставки, в формуле которой используется синус угла, благодаря этому тиски и носят такое название.
Тиски многоместные (модульные) - устройство такого типа тисков чаще всего имеют конструкции в виде рейки и зажимного модуля совмещенных подвижных и неподвижных губок. Многоместные тиски позволяют зажать сразу несколько заготовок 2, 4, 6 и т.д. значительно сокращая вспомогательное время и увеличивая машинное время. При правильной организации труда станочник сможет обслуживать сразу несколько станков.
Тиски удлиненные - этот тип тисков используют для зажима длинных заготовок.

По механизмам и виду привода слесарные тиски можно разделить на:

Механические - тиски с механическим или ручным зажимом имеют конструкцию, вдоль которых проходит винт, чаще всего с трапецеидальной резьбой и гайки. Сила зажима происходит за счет давления руки на рукоятку.
Эксцентриковые - это один из видов быстрозажимных тисков. Подвижная губка свободно передвигается по направляющему основанию тисков до нужного размера заготовки. Чтобы произвести зажатия, рукоятку достаточно повернуть на полоборота и посредством эксцентрикового рычага зафиксировать изделие.
Гидравлические - механизм гидравлических тисков позволяет снять нагрузку с оператора. Необходимое усилие сжатия обеспечивается благодаря давлению нагнетаемому рабочей жидкостью.
Пневматические - механизм пневматических тисков отличается от гидравлических тем, что усилие сжатия обеспечивается давлением нагнетаемого воздуха.

Тиски слесарные делятся на типы:

Поворотные - служат для жесткой фиксации заготовки, но при этом оставляет возможность обработать её с разных сторон. При этом основание тисков жестко крепится к столу.
Неповоротные - имеют более жесткую конструкцию в связи с отсутствием дополнительных степеней свободы.

Каждый из типов поворотных и неповоротных тисков могут выполняться с наковальней.

При выборе тисков нужно учитывать размер губок. Это обуславливается плоскостью зажима самой заготовки.

Губки бывают следующих размеров:

60 мм
80 мм
100 мм
125 мм
150 мм
160 мм
200 мм
250 мм
320 мм

К примеру, слесарные настольные тиски имеют размер губок 60, 80, 100 и 125. Они относительно небольшого размера и легко могут перемещаться на любую позицию на рабочем столе.

Материал корпуса тисков тоже может быть разный. Тиски могут быть чугунные и стальные.

Тиски чугунные - устойчивы к вибрациям и ударам, имеют более жесткий и твердый корпус. Благодаря этим характеристикам материала слесарные тиски могут быть изготовлены с наковальней. Также преимуществом чугунных тисков - это стойкость к ржавчине.
Тиски стальные - чаще всего применяются для изготовления высокоточных лекальных (прецизионных) тисков, благодаря простоте обработки материала. Также тиски из стали легче по весу, что упрощает переналадку и перемещения оснастки.

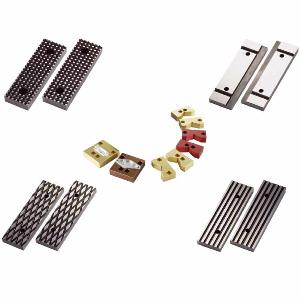

Губки тисков тоже выполняют из разного материала разной степенью жесткости: стальные, стальные каленые, алюминиевые.

Столярные тиски - представляют собой механизм, который крепится к поверхности стола при помощи винтов. Приспособление используют при работе с деревянными или пластиковыми изделиями. Лапки для фиксации заготовок оснащены специальными накладками (губками), что исключает повреждение поверхности заготовки. Некоторые тиски имеют накладки (губки) из дерева. Существует и комбинированный вариант накладок — из дерева и чугуна.

На сегодняшний день не найдется производства или домашней мастерской, где бы не использовали этот несложный, но такой незаменимый механизм. К тому же, использование тисков высвобождает руки оператора и позволяет избежать необходимости постоянного применения физических усилий для удержания заготовки в заданном положении.
