Тиски станочные поворотные пневматические с гидравлическим усилием 7201-0019-03 (чугунные), ширина губок 250

Артикул: 7201-0019-03 BZSP
Тиски станочные поворотные пневматические с гидравлическим усилием 7201-0019-03 (чугунные), ширина губок 250
  • Тиски станочные поворотные пневматические с гидравлическим усилием 7201-0019-03 (чугунные), ширина губок 250

Тиски станочные с поворотным механизмом в основании имеют широкое применение, надёжно фиксируют заготовку или деталь на фрезерных, сверлильных, шлифовальных и других станках. Механизм поворота тисков обеспечивает полный оборот детали вокруг оси на 360º, что открывает доступ к детали с обеих сторон.

  • Ширина губок250 мм
  • Рабочий ход0-320 мм
  • Высота губок80 мм
  • Вокруг своей оси360°
  • Усилие зажатия65 кН
  • Номинальное давление воздуха0,6 МПа.
  • Вес120,0 кг
У вас есть вопросы?
Обратный звонок
141 047 p
В корзину
  • Доставка по России, до транспортной компании бесплатно
  • Постоянным клиентам: скидки и оплата с отсрочкой
Не уверены, что подойдёт? +7 (495) 135-25-88
  • Доставка
  • Оплата

Тиски станочные с поворотным механизмом позволяют выполнить процесс обработки детали с двух стороны, осуществляя разворот детали на требуемый угол. Благодаря этому значительно сокращается само время обработки, а также приложенные усилия персонала. В процессе обработки движение осуществляет только инструмент, не деталь.Корпус тисков изготовлен из чугуна, что продлевает работоспособность, дополнительная термообработка губок тисков и направляющих обеспечит стабильную работу на протяжении длительного времени эксплуатации. Тиски имеют широкий диапазон размеров губок (80 мм; 100 мм; 125 мм; 160 мм; 200 мм). Все элементы отшлифованы, а зазоры выбраны, благодаря этому тиски имеют класс точности Н и П согласно ГОСТу 16518. Для установки на рабочий стол в основании тисков находятся шпоночные пазы по Н7.

Зажим производится за счёт пружин (тарельчатого типа), для предварительного создания механического усилия. Пневмогидроусилитель предназначен для силового зажима. Совмещенный механизм зажатия заготовки обеспечивает безопасность при работе с тисками этого типа, пружины обеспечивают закрепления деталей при полном падении давления.

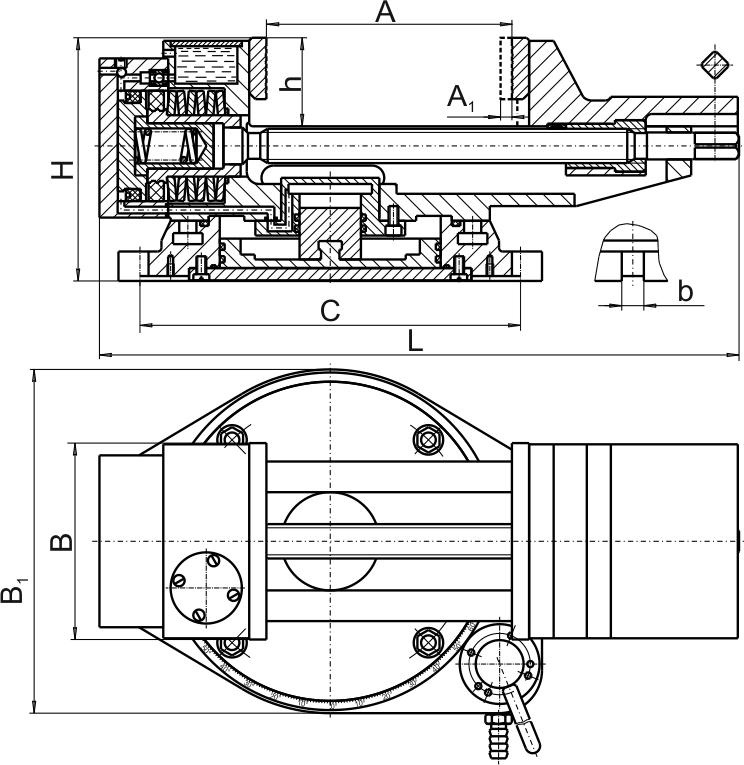

Тиски станочные поворотные пневматические с гидравлическим усилием 7201-0019-03 (чугунные), ширина губок 250, чертёж

Буквы в таблице обозначают размеры на чертеже.

B:250 мм
A:320 мм
h:80 мм
A1:6 мм
b:18 мм
b1:18 мм
n:2
H:240 мм
L:720 мм
B1:338 мм
C:390 мм
Усилие зажатия:65000 Н
